24V 100W dimbar led-drivrutin

Denna strömförsörjning med konstant spänning har 50W och 100W alternativ, och utspänningen är 24V. Den har egenskaperna hög effektivitet, tillförlitlighet och flexibilitet. Och dess storlek är kompakt och smal, och den kan stabilt mata ut 1 %-100 % dimström, vilket är mer lämpligt för väggdiskar, ljuslister och linjära inomhusljus.

Toppfunktioner och fördelar:

product-72-72

Tillämpning av GaN

(galliumnitrid) lösning

Hög PF & Låg THD

1% djup nedbländning

Ultratunn storlek

1. Kompakt och smal storlek

2. Hög effektivitet, pålitlighet och flexibilitet

3. 50w-100w konstant spänning led drivrutin

4. Utgång 1% djup dimström

Applikationsscenario:

Den smala konstantspänningsprodukten är lämplig för ljusremsor, som kan användas i en mängd olika scenarier, såsom heminredning, kommersiell belysning, utomhuslandskap, etc. Den är lämplig för olika kreativa design- och dekorationsbehov och har hög anpassningsförmåga.

product-1000-210

Chipet använder den senaste tekniken för galliumnitrid

Chipet använder GaN (galliumnitrid)-schema. Mindre volym med samma effekt, låg temperaturökning, lång livslängd, hög effektivitet under lätt belastning, energibesparing

product-1000-480

Intern struktur introduktion:

product-1000-206

Precision elektromagnetisk kompatibilitet (EMC) design förbättrar dess anti-interferens förmåga och tillförlitlighet.

Använd kondensatorer med stor kapacitet för att säkerställa förarens livslängd på 10 000 timmar

Linjära LED-drivrutiner med liten formfaktor är lämpliga för applikationer med begränsad utrymme som ultratunna linjära lampor och kompakta belysningssystem.

Elektriskt kurvdiagram:

Testa vid Ta 25 grader och utström 1200mA

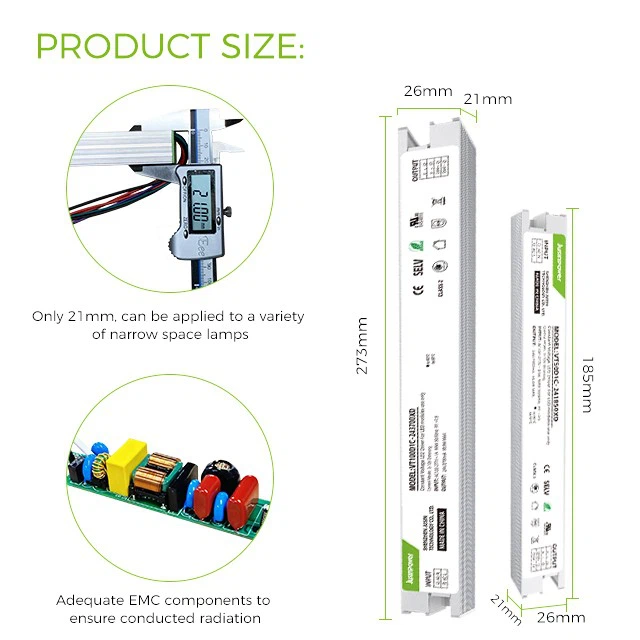

Mått (mm):

Längd: 274 Bredd: 25,5 Höjd: 21

product-500-270

Produktetikett

Produktetiketten innehåller detaljerade beskrivningar av ledningsinstruktioner och grundläggande specifikationsinformation för att hjälpa användare att installera och använda produkten korrekt och säkerställa dess säkerhet och effektivitet

product-500-270

Kabelinstruktioner:

Produkten har två anslutna ändar: AC-ingångsänden är i ena änden, och DC-utgången och dimsignalingångsänden är i den andra. De positiva och negativa polerna på LED-lamparmaturen är kopplade till LED+ respektive LED-; 0-10V+ och 0-10V- är anslutna till Purple DIM+ respektive Pink DIM-.

product-5906-3248

Produktförpackning:

product-1000-214

Populära Taggar: 24v 100w dimbar led-drivrutin, Kina 24v 100w dimbar led-drivrutin tillverkare, leverantörer, fabrik, Konstant spänningsledare för växthusbelysning, Konstant spänningsledare för fysisk terapicentrumbelysning, Konstant spänningsledare för barnbelysning, Konstant spänningsledare för drivkraft för husdjursfotograferingsstudiobelysning, Konstant spänningsledare för drivkraft för husdjursbutik Memorial Lighting, Konstant spänningsledare för DRET för husdjursbutik Memorial Lighting

VT100D1C

Pprestanda
Modell	VT100D1C-243700XD
Inmatning	Spänning	120-277Vac (standard)
	Frekvensområde (Hz)	50/60Hz
	Effektivitet	87 % @ 120Vac full belastning
		89%@230Vac full belastning
		89%@277Vac full belastning
	Effektfaktor	Större än eller lika med 0.9@120Vac/60Hz(30-100 %) full belastning
		Större än eller lika med 0.9@230Vac/50Hz(50-100 %) full belastning
		Större än eller lika med 0.9@277Vac/60Hz(50-100 %) full belastning
	THD (full belastning)	<10 %@120Vac (30-100 %) full load
		<20 %@230Vac (50-100 %) full load
		<20 %@277Vac (50-100 %) full load
	AC-ström (max)	0.90A@120Vac full belastning
		0.46A@230Vac full belastning
		0.38A@277Vac full belastning
	Standby Ström	<1W
	Inströmningsström (Kall motorstart) Max	120V 20A topp, 500us varaktighet (10% Ipeak)
		230V 25A topp, 600us varaktighet (10% Ipeak)
		277V 35A topp, 800us varaktighet (10% Ipeak)
	Läckström (max)	<0.5mA@277V
Produktion	/Spänning (Vdc)/Ström (mA) Effekt (W)	24Vdc/3700mA/88,8W CV
	Ripple spänning	<5%
	Kanal	Enkel kanal
	Spänningsregleringsfaktor	±5%
	Utgångsspänning utan belastning	24V
	Starttid	<0.5S@277V ＜1S@120V
Fungera	Dimningsmetod	{{0}}V 0.5V AV /0.7V PÅ
	Dimmerström	<0.5mA@10V <1mA@0.7V
	Dimningsområde	1 %-100%(standard)
	Effektreglering	/
Skydd	Över temperatur	När temperaturen är för hög, stäng ner utgången, återgå till det normala efter frigivningen
	Överbelastning	On-load spänningen är för hög för att gå in skyddet. återgå till det normala efteråt släppa
	Kortslutning	Gå in i hicka-läge och återgå till det normala efter frigivning

Storlek
Längd	273 mm
Bredd	26 mm
Höjd	21 mm
Vikt (g)	310g

Miljö
Säkerhetsstandard	UL8750, Klass 2
EMC	Överensstämmer med FCC del 15
Driftstemperatur	-20 grad till 50 grader
Förvaringstemperatur, luftfuktighet	-20 grader till 85 grader ,20-90%RH
Garanti Tc	50000Timmar (s)@TC:＜75 grader
Överspänningsskydd	LN 1KV
IP-betyg	IP20-klassad

Seriens drivrutin
Modell	Max effekt	Ingångsspänning	Utspänning	Utgångsström	Effektfaktor	Effektivitet	Storlek	Certifiering
VT50D1C-242000XD	48W	120-277Vac	24V	2A	0.9	88%	L185W25.5H21	UL,FCC,CE,ROHS
VT100D1C-244000XD	96W	120-277Vac	24V	4A	0.9	89%	L274W25.5H21	UL,FCC,CE,ROHS
