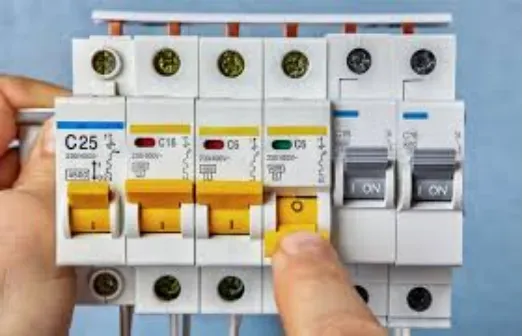

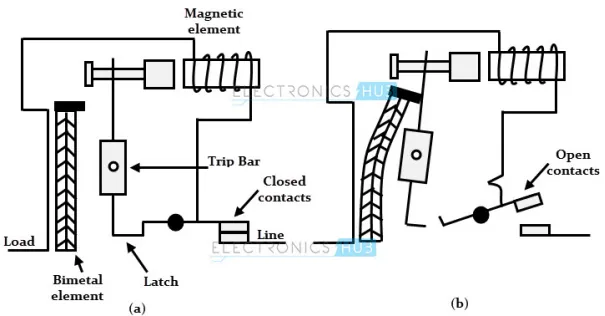

1. Grundkoncept: Dvärgbrytare (MCB) är en elektromagnetisk enhet som används för att automatiskt koppla bort kretsen när strömmen som flyter genom den överskrider det inställda värdet. Vid behov kan MCB även öppnas och stängas som en vanlig strömbrytare. Dessa enheter är klassade för 220 volt för DC-strömförsörjning och 240/415 volt för AC-strömförsörjning, inklusive olika kortslutningsströmmöjligheter. Dvärgbrytare utför olika funktioner, såsom lokala kontrollbrytare, överbelastningsskyddsanordningar för specifika apparater eller utrustning och isoleringsbrytare för att förhindra fel. Miniatyrbrytare princip

Figuren visas nedan:

2. Strömbrytare typ:

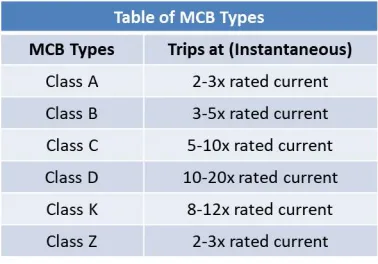

Strömbrytare har i allmänhet fyra utlösningsegenskaper, nämligen A, B, C och D:

Strömbrytare typ A: 2 gånger märkströmmen, används sällan, används vanligtvis för halvledarskydd (vanligtvis med säkringar)

Strömbrytare av typ B: 2-3 gånger märkströmmen, vanligtvis används för rena resistiva belastningar och lågspänningsbelysningskretsar, som ofta används i hushållsfördelningslådor för att skydda hushållsapparater och personlig säkerhet, för närvarande mindre använd.

Strömbrytare av typ C: {{0}} gånger märkströmmen, måste lösas ut inom 0,1 s, strömbrytare med denna egenskap används oftast för att skydda distributionsledningar och belysningsledningar med stora anslutningsströmmar.

Strömbrytare av typ D: 10-20 gånger märkströmmen, används huvudsakligen i elektriska miljöer med hög momentan ström, och används mindre i vanliga hushåll. Lämplig för system med stora induktiva belastningar och stora slagströmmar, och används ofta för att skydda utrustning med stora slagströmmar.

Den så kallade multipelströmmen: är slagströmsmotståndet. Strömbrytaren löser sig inte inom en viss tidsperiod. Dess egenskap är att undvika stötström.

Val av lågspänningsbrytares frånkopplingstyp: Frånkopplingstyperna för strömbrytaren inkluderar överströmsbortkoppling, underspänningsbortkoppling, parallellfrånkoppling, etc.

Överströmsutlösning: Den kan delas in i överbelastningsutlösning och kortslutningsströmutlösning, med lång fördröjning, kort fördröjning och momentan, och överströmsutlösning är den vanligaste.

Inställningsvärdet för överströmsutlösningsströmmen kan vara fast eller justerbar, vanligtvis justerad genom att vrida eller justera stången. Det finns två metoder för utlösning av elektromagnetisk överström: fast och justerbar. Elektronisk överströmsutlösning är vanligtvis justerbar.

Strömbrytarens brytkapacitet: hänvisar till förmågan att motstå den maximala kortslutningsströmmen, så brytkapaciteten för den roterande strömbrytaren måste vara större än kortslutningsströmmen för dess skyddsanordning.

Överströmsutlösningen är uppdelad i fast installation och modulär installation enligt installationsmetoden. Den fasta enheten är strömbrytaren och strömbrytaren bearbetas till en helhet när den lämnar fabriken. Efter att produkten lämnat fabriken är utlösarens märkström inte justerbar. Den modulära installationsutlösaren används som installationsmodul för effektbrytaren, som kan justeras när som helst och har stor flexibilitet.

Momentan typ: 0.02s, används för kortslutningsskydd;

Kortfördröjningstyp: 0.1-0.4s, används för kortslutnings- och överbelastningsskydd;

Lång fördröjningstyp: mindre än 10s, används för överbelastningsskydd;

De vanligaste luftströmbrytarna i DZ-serien (miniatyrbrytare med läckageskydd) har följande specifikationer:

C16, C25, C32, C40, C60, C80, C100, etc., där C representerar utlösningsströmkarakteristiken för C, det vill säga utlösningsströmmen. Till exempel representerar C20 utlösningsströmmen för 20a, och utlösningskarakteristiken är C-kurvan. C20-brytare används vanligtvis för installation av 3500W varmvattenberedare, och C32-brytare används vanligtvis för installation av 6500W varmvattenberedare.

3. När du väljer en strömbrytare måste du ta hänsyn till flera faktorer, inklusive överspänningsströmmen för varje lampa, driftsströmmen och ledningens totala kapacitet. Här är en enkel steg-för-steg-guide för hur man räknar:

A. Bestäm överspänningsströmmen för varje lampa

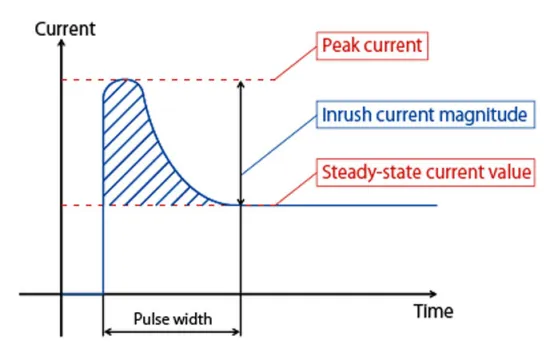

Överspänningsströmmen för varje underjordisk lampa anges i dess tekniska parametrar. Typiskt är överspänningsströmmen för LED-lampor mellan 2kV och 6kV, men den faktiska överspänningsströmmen (i ampere) beror på den specifika designen. Detta värde kan vara hundratals ampere eller till och med högre, och varaktigheten är vanligtvis mycket kort (mikrosekunder).

Om överspänningsströmmen för varje lampa är markerad som 200A (antaget värde), är detta toppströmmen för en enskild lampa under överspänningsförhållanden.

B. Beräkning av total överspänningsström

I teorin, om överspänningen inträffar på alla anslutna lampor samtidigt, kommer överspänningsströmmarna att överlagras. Så, förutsatt att överspänningsströmmen för varje lampa är 200A, när 50 lampor är anslutna:

Total överspänningsström=50 *200A=10,000A

Detta är endast den teoretiska totala överspänningsströmmen. I praktiken, på grund av faktorer som linjelayout och kabellängd, kanske det inte är helt överlagrat.

När installationsmiljöns temperatur för MCB överstiger 30 grader eller flera MCB installeras sida vid sida, kommer antalet monterade drivrutiner att minska och måste beräknas om.

– Elektriker brukar överväga att använda typ B MCB för hembelysning och typ C MCB för kommersiell belysning.

4. När du väljer en strömbrytare bör du, förutom att ta hänsyn till överspänningsströmmen, även överväga följande faktorer:

- Märkström: Strömbrytarens märkström måste vara större än systemets driftsström. Beräkna först den totala driftströmmen för 50 lampor under normal drift och välj sedan en strömbrytare med lämplig märkström.

- Stötströmshanteringskapacitet: Den kortsiktiga överspänningshanteringskapaciteten (transientströmmotståndskapacitet) hos strömbrytaren bör kunna möta den totala överspänningsström som systemet kan stöta på. Vanligtvis kommer överspänningsströmspecifikationen att markeras i produktens korttidsmotståndskapacitet, såsom "Icu 10kA", vilket betyder att den kan motstå en kortvarig överspänningsström på 10kA.

"Icu 10kA" hänvisar till strömbrytarens nominella slutliga kortslutningsbrytningskapacitet, även känd som den ultimata kortslutningsbrytströmmen. Denna parameter indikerar den maximala strömmen som strömbrytaren säkert kan bryta under extrema kortslutningsförhållanden. I detta exempel betyder 10kA att strömbrytaren kan motstå och bryta en ström på 10,000 ampere (10kA) i kortslutningstillstånd utan att skadas.

Detaljerad förklaring:

Icu (Rated Ultimate Short-Circuit Breaking Capacity): Detta är det maximala strömvärdet (toppström) som strömbrytaren säkert kan bryta när en kortslutning uppstår, utan att orsaka permanent skada på själva strömbrytaren i processen. Men efter att ha slutfört ett avbrott under extrema förhållanden kan strömbrytaren behöva underhållas eller bytas ut.

Fungera:

I faktiska tillämpningar, om en kortslutning uppstår i kretsen, kommer strömmen snabbt att stiga till ett mycket högt värde. Icu 10kA innebär att strömbrytaren kan koppla ur kretsen i tid när den stöter på en kortslutningsström på upp till 10,000 ampere för att förhindra överhettning av ledningar, skador på utrustning eller brand.

Om överspänningsströmmen för varje lampa i systemet är hög, och överspänningsströmmar från flera lampor kan förekomma samtidigt, rekommenderas det att välja en överspänningsskyddsanordning (SPD) för att ytterligare skydda kretsen för att sprida överspänningsströmmen och minska trycket på effektbrytaren.

5. Är den totala överspänningsströmmen helt enkelt överlagrad? I praktiken är den totala överspänningsströmmen inte nödvändigtvis helt enkelt överlagrad. Överspänningsströmmen är vanligtvis ett övergående fenomen, och överspänningar från olika enheter kanske inte inträffar samtidigt. Dessutom kommer faktorer som linjelayout och tråd- och kabellängd också att påverka den faktiska överspänningsströmmen. Därför, i praktiska tillämpningar, kan överspänningsskyddsanordningar (SPD) installeras för att förhindra skador på utrustning eller strömbrytare i systemet på grund av övergående överspänningsströmmar.

Slutsats:

- Arbetsström används för att välja strömbrytarens märkström.

- Överspänningsström används för att välja strömbrytarens kortsiktiga överströmshanteringskapacitet (transient överspänningskapacitet) eller för att installera lämpliga överspänningsskyddsanordningar för att sprida och undertrycka överspänningsströmmar.
