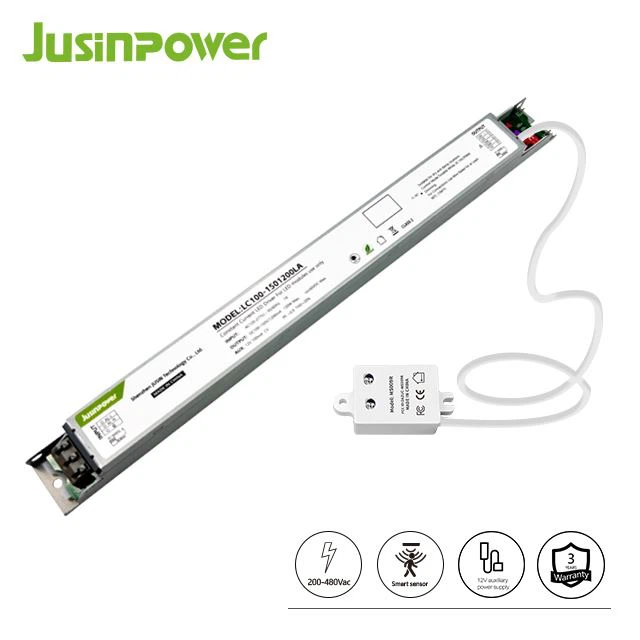

Högspänning 480Vac Ingång linjär led-drivrutiner
High Voltage Input linjära led-drivrutiner, högt inspänningsområde kan vara 200-480Vac, icke-isolerad design. Den antar en fullfrekvens bipolär flimmerfri design. Utgångsström justerbar via DIP-switch, det är bekvämt för dig att bättre justera strömmen och produkten antar järnskal, limfyllningsdesign, bra värmeavledning. Lämplig för nätspänningstoppar ( burst/surge) upp till 4 kV.
Drag:
Smart sensor
12V extra strömförsörjning
Hög inspänning 200-480Vac
Flimmerfri
3 års garanti
1.Högt inspänningsområde 200-480Vac
2. Flimmerfri
3.Utgångsström justerbar via DIP-switch
4.Järnskal, limfyllningsdesign, bra värmeavledning
5. Lämplig för nätspänningstoppar (burst/surge) upp till 4 kV
Applikationsscenario:
Bostadsbelysning: I bostadsmiljöer används linjära LED-drivrutiner för att belysa olika utrymmen som kök, sovrum, vardagsrum och korridorer.

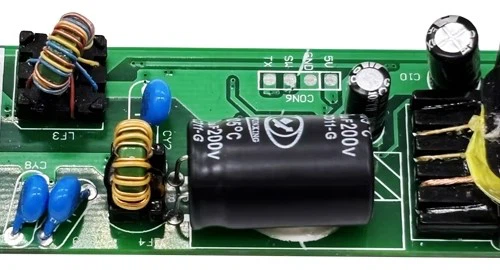

Pproduktdetaljer
Strukturella storleksegenskaper
Lämplig för ledningar mellan 16-20WAG, trådtvinnad plåt 5-8mm

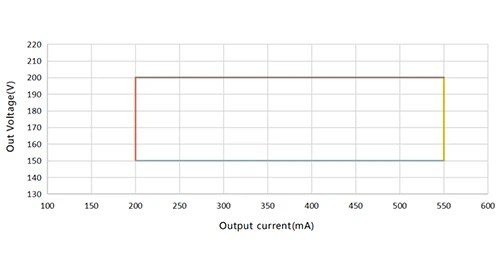

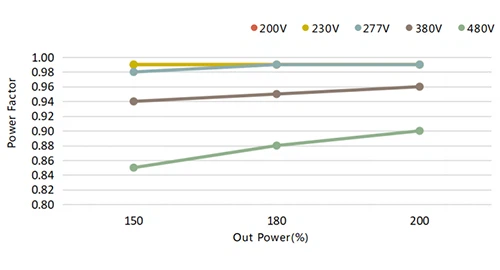

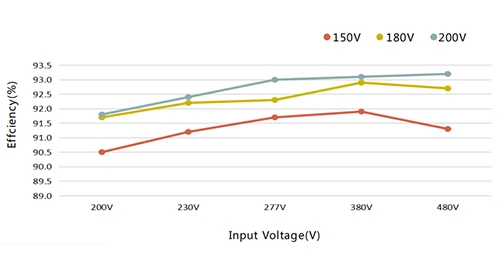

Elektrisk egenskap
Livslängd vs skaltemperatur
Mått (mm)
Längd: 360mm Bredd: 30mm Höjd: 25mm
Wiring diagram
AC-högspänningsingången 200-480. DC-utgångsterminalen, DC-utgången med 12V auxiliary, kan anslutas till smart modul, märkt med positiva och negativa poler, är där du ansluter LED-lampan
Produktförpackning:
Populära Taggar: högspänning 480vac ingång linjär led-drivrutiner, Kina högspänning 480vac ingång linjär led-drivrutiner tillverkare, leverantörer, fabrik, LED -förare för kafébelysning, 0-10V dimningstaktik för LED, LED -förare för blomsterbutikbelysning, 0-10V Dimning Approach för LED, Linjär 0-10V Dimmer för LED-paneler, Linjär 0-10V Dimmer för LED-alla hjärtans lampor
LC100
|
Pprestanda |
||
|
Modell |
LC100-200550HX |
|
|
Inmatning |
Effektivitet |
91% |
|
Driva |
100W |
|
|
Spänning |
200-480Vac |
|
|
Frekvensområde (Hz) |
50/60Hz |
|
|
Effektfaktor |
Större än eller lika med 0.99@200Vac full belastning |
|
|
THD (full belastning) |
<15% |
|
|
AC-ström (max) |
0.6A@200Vac full belastning |
|
|
Standby Ström |
<1W |
|
|
Inströmningsström (Kall motorstart) Max |
130A@480V AC |
|
|
Produktion |
Ström (mA)/spänning (VDC) Effekt (W) |
150-200Vdc/550mA/100W |
|
Linjär reglering |
±3% |
|
|
Utgångsspänning utan belastning |
<200V |
|
|
Starttid
|
<1S@100V |
|
|
Hjälpspänning |
12V/200mA |
|
|
Dimningsområde |
10 %-100%(valfritt) |
|
|
Skydd |
Över temperatur |
När temperaturen är för hög, stäng av utgången, Återställs automatiskt |
|
Överbelastning |
Hicka, när uteffekten överstiger, återställs det automatiskt efter att felet har tagits bort |
|
|
Kortslutning |
Stäng utgång, återställs automatiskt efter att felet har tagits bort |
|
|
Fysisk |
|
|
Längd |
360 mm |
|
Bredd |
30 mm |
|
Höjd |
25 mm |
|
Vikt (g) |
276g |
|
Miljö |
|
|
Driftstemperatur |
-30 grad till 50 grader |
|
Förvaringstemperatur, luftfuktighet |
-40 grad till 80 grader ,5-95%RH |
|
Höljes temperatur |
TC=90 grad |
|
Garanti Tc |
85 grader max för 50k Hr Life |
|
Överspänningsskydd |
LN 6KV , L/N-FG 4KV |
|
IP-betyg |
IP20-klassad |
|
Material |
Järnskal |
|
Certifikat |
CE/TUV/3C/CB/SAA-certifikat |
|
Seriens drivrutin |
|||||||
|
Modell |
Max effekt |
Ingångsspänning |
Utspänning |
Utgångsström |
Effektfaktor |
Driva förordning |
Effektivitet |
|
LC100-200550HX |
100W |
200-480Vac |
150-200Vdc |
550mA |
0.9 |
Justerbar |
91% |
|
LC100-1501200LX |
120W |
100-277Vac |
100-150Vdc/ |
1200mA |
0.9 |
Justerbar |
94% |
