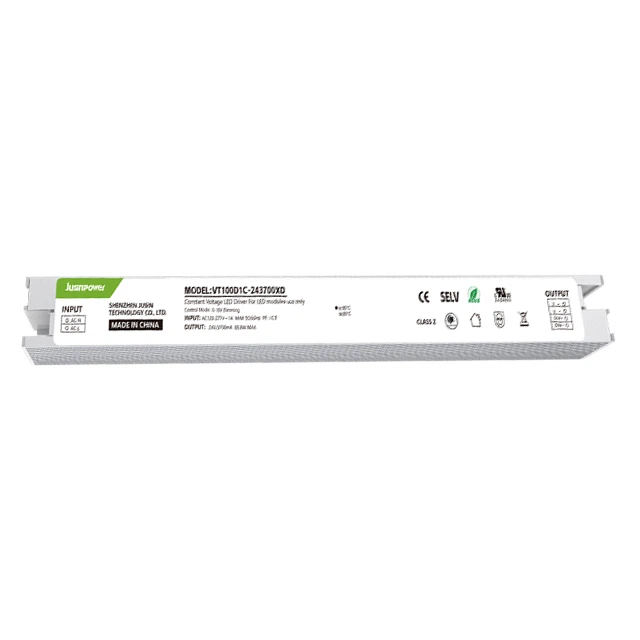

Konstant spänning 0-10V-dimbar led-drivrutin
Detta är en bipolär flimmerfri dimbar LED-drivrutin med konstant spänning, som kan ge en maximal ineffekt på 100w. Den har även överbelastnings-, kortslutnings- och övertemperaturskydd. Dimningsområde 1 till 100 %. Den kan kopplas till en extern smart modul.
Toppfunktioner och fördelar:
|
|
|
|
|
|
Tillämpning av GaN (galliumnitrid) lösning |
Flimmerfri |
0-10V-dimning |
Ultratunn storlek |
1. Dimningsområde 1 till 100 %
2. Bipolär flimmerfri
3. 0-10V-dimbar led-drivrutin
4. Överbelastnings-, kortslutnings- och övertemperaturskydd

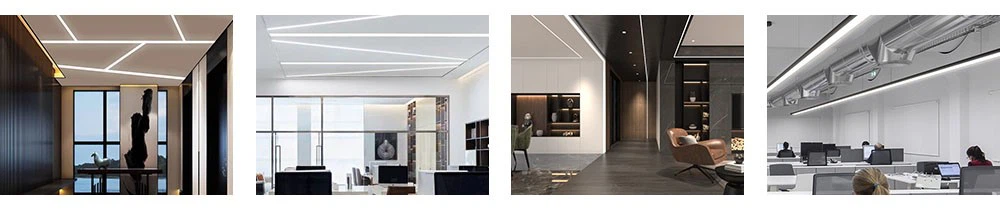

Applikationsscenario:
När den smala remsan med konstant spänning installeras i linjära lampor och olika smala eller specialformade utrymmen, kan den inte bara ge stabil och effektiv belysning, utan även uppfylla olika designkrav. Ger enhetlig linjär belysning

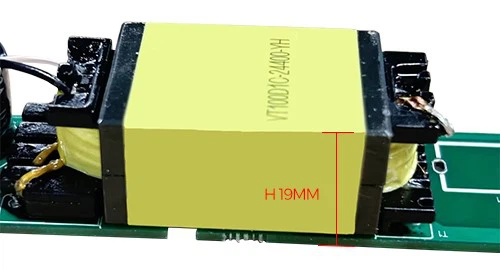

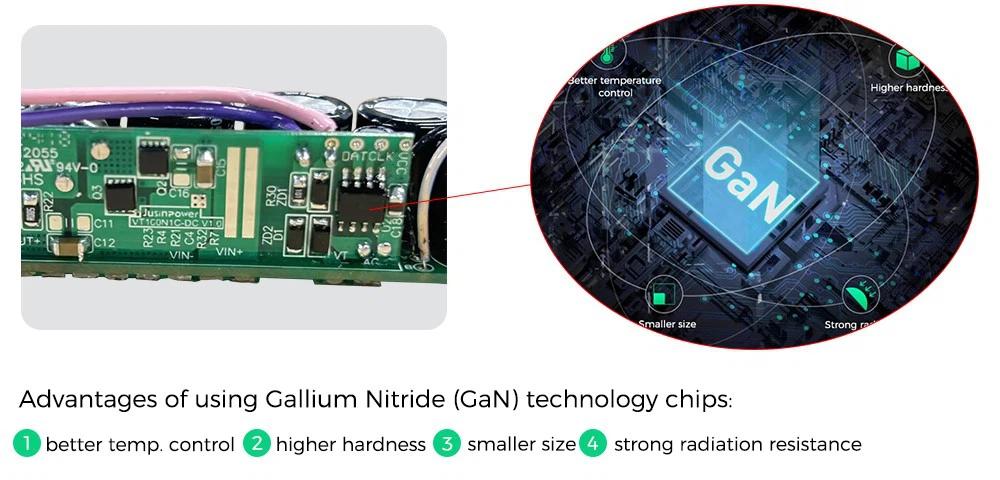

Chipet använder den senaste tekniken för galliumnitrid
1. Använd mindre transformator, låg kopplingsförlust, låg temperaturökning, hög effektivitet, ultraliten storlek och maximal prestanda i det ultimata utrymmet

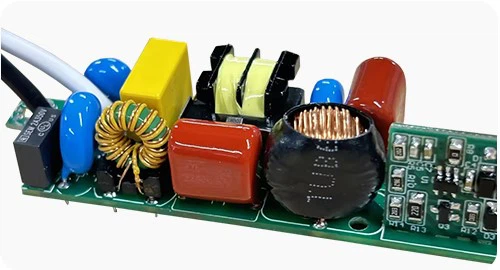

Intern struktur introduktion:
Effektiv EMC-design eliminerar problem som orsakas av elektromagnetiska störningar, ökar utrustningens pålitlighet och livslängd och sänker underhålls- och utbyteskostnaderna.
Förläng kondensatorernas livslängd. Bra drivkretsdesign kan förhindra elektrolytkondensatorer från att arbeta under hög belastning eller instabil spänning, och därigenom minska deras åldringshastighet och felsannolikhet
Linjär drivenhetsdesign kan minska onödig energiförbrukning och förbättra energieffektiviteten genom att optimera kretsdesign och energihantering.

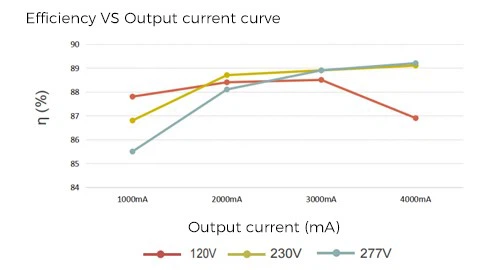

Elektriskt kurvdiagram:
Testa vid Ta 25 grader och utström 1200mA
Mått (mm):
Längd: 274 Bredd: 25,5 Höjd: 21
Produktetikett
Produktetiketten innehåller detaljerade beskrivningar av ledningsinstruktioner och grundläggande specifikationsinformation för att hjälpa användare att installera och använda produkten korrekt och säkerställa dess säkerhet och effektivitet
Kabelinstruktioner:
Produkten har två anslutna ändar: AC-ingångsänden är i ena änden, och DC-utgången och dimsignalingångsänden är i den andra. De positiva och negativa polerna på LED-lamparmaturen är kopplade till LED+ respektive LED-; 0-10V+ och 0-10V- är anslutna till Purple DIM+ respektive Pink DIM-.
Produktförpackning:
Populära Taggar: konstant spänning 0-10v dimbar led-drivrutin, Kina konstant spänning 0-10v dimbar led-drivrutin tillverkare, leverantörer, fabrik, Konstant spänningsledare för drivkraft för husdjursbutik Memorial Lighting, Konstant spänningsledare för växthusbelysning, Konstant spänningsledare för fysisk terapicentrumbelysning, Konstant spänningsledare för Driver för minnesbelysning av husdjursföretag, Konstant spänningsleddrivare för coop -belysning, Konstant spänningsledare för fiskehyttbelysning
VT100D1C
|
Pprestanda |
||
|
Modell |
VT100D1C-243700XD |
|
|
Inmatning |
Spänning |
120-277Vac (standard) |
|
Frekvensområde (Hz) |
50/60Hz |
|
|
Effektivitet |
87 % @ 120Vac full belastning |
|
|
89%@230Vac full belastning |
||
|
89%@277Vac full belastning |
||
|
Effektfaktor |
Större än eller lika med 0.9@120Vac/60Hz(30-100 %) full belastning |
|
|
Större än eller lika med 0.9@230Vac/50Hz(50-100 %) full belastning |
||
|
Större än eller lika med 0.9@277Vac/60Hz(50-100 %) full belastning |
||
|
THD (full belastning) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (50-100 %) full load |
||
|
<20 %@277Vac (50-100 %) full load |
||
|
AC-ström (max) |
0.90A@120Vac full belastning |
|
|
0.46A@230Vac full belastning |
||
|
0.38A@277Vac full belastning |
||
|
Standby Ström |
<1W |
|
|
Inströmningsström (Kall motorstart) Max |
120V 20A topp, 500us varaktighet (10% Ipeak) |
|
|
230V 25A topp, 600us varaktighet (10% Ipeak) |
||
|
277V 35A topp, 800us varaktighet (10% Ipeak) |
||
|
Läckström (max) |
<0.5mA@277V |
|
|
Produktion |
/Spänning (Vdc)/Ström (mA) Effekt (W) |
24Vdc/3700mA/88,8W CV |
|
Ripple spänning
|
<5% |
|
|
Kanal |
Enkel kanal |
|
|
Spänningsregleringsfaktor |
±5% |
|
|
Utgångsspänning utan belastning |
24V |
|
|
Starttid
|
<0.5S@277V ＜1S@120V |
|
|
Fungera |
Dimningsmetod |
{{0}}V 0.5V AV /0.7V PÅ |
|
Dimmerström |
<0.5mA@10V <1mA@0.7V |
|
|
Dimningsområde |
1 %-100%(standard) |
|
|
Effektreglering |
/ |
|
|
Skydd |
Över temperatur |
När temperaturen är för hög, stäng ner utgången, återgå till det normala efter frigivning |
|
Överbelastning |
On-load spänningen är för hög för att gå in skyddet. återgå till det normala efteråt släppa |
|
|
Kortslutning |
Gå in i hicka-läge och återgå till det normala efter frigivning |
|
|
Storlek |
|
|
Längd |
273 mm |
|
Bredd |
26 mm |
|
Höjd |
21 mm |
|
Vikt (g) |
310g |
|
Miljö |
|
|
Säkerhetsstandard |
UL8750, Klass 2 |
|
EMC |
Överensstämmer med FCC del 15 |
|
Driftstemperatur |
-20 grad till 50 grader |
|
Förvaringstemperatur, luftfuktighet |
-20 grader till 85 grader ,20-90%RH |
|
Garanti Tc |
50000Timmar (s)@TC:＜75 grader |
|
Överspänningsskydd |
LN 1KV |
|
IP-betyg |
IP20-klassad |
|
Seriens drivrutin |
||||||||
|
Modell |
Max effekt |
Ingångsspänning |
Utspänning |
Utgångsström |
Effektfaktor |
Effektivitet |
Storlek |
Certifiering |
|
VT50D1C-242000XD |
48W |
120-277Vac |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
UL,FCC,CE,ROHS |
|
VT100D1C-244000XD |
96W |
120-277Vac |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
UL,FCC,CE,ROHS |
